YXG-100-B YXG-150-B 防爆感應接點壓力表

當前位置：首頁 >> 無損檢測 >> 壓力表

YXG-100-B YXG-150-B 防爆感應接點壓力表價格優惠！歡迎采購。
QQ客服：546905918
更多國產儀器壓力表/壓力計產品請留我們網站http://www.cang999.com/
公司承諾：所有儀器儀表一年保修,終身維護! 快速、安全購物流程 誠信經營公約簽名活動--簽名證書

YXG-100-B YXG-150-B 防爆感應接點壓力表

商品品牌： 國產儀器 商品型號：YXG-100-B YXG-150-B 點擊次數:5315次 商品折扣： 聯系客服 產品咨詢： 020-83502535 24小時客服熱線：18002277150
YXG-100-B YXG-150-B 防爆感應接點壓力表

詳細參數

YXG-100-B YXG-150-B 防爆感應接點壓力表

YXG-100-B YXG-150-B 防爆感應接點壓力表

■ 用途說明 ：
      儀表專用于周?chē)h(huán)境有可燃介質及爆炸性混合物危險的場所，測量液體、氣體的壓力，有自動控制、自動報警等功能。 儀表采用了無觸點感應開關，具有很高的安全可靠性。
      儀表按GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分通用要求》及GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分本質安全型“i”》制造，經國家級儀器儀表防爆安全監督檢驗站檢驗，防爆安全性能符合GB3836.1-2000和GB3836.4-2000的標準要求。防爆合格證號為：GYB03196。儀表必須與安全柵（推薦選用德國P+F公司生產的WE77/EX2或WE77/EX1安全柵——防爆式控制單元）配套使用，構成本質安全防爆系統，方可使用于現場存在IIC級以下的爆炸性氣體混合物的場所。

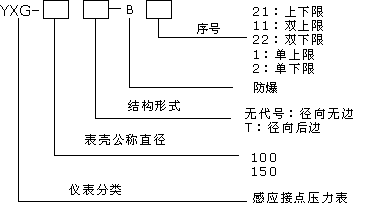

■型號命名：

■技術參數：

執行標準：Q/320211 DGH08-2002
精確度等級：1.6級
測量范圍：0-016,0-0.25,0-0.4,0-0.6,0-1.0,0-1.6,0-2.5,0-4.0,0-6.0,0-10,0-16,0-25,0-40,0-60,-0.1-0.15,-0.1-0.3,-0.1-0.5,-0.1-0.9,-0.1-1.5,-0.1-2.4MPa
工作溫度：-10℃~55℃
防護等級：IP54
防爆標志：Exib II CT4
電氣參數：工作電壓 8V DC
工作電流： 通≥3mA ，斷≤1mA
安裝現場不存在對產品外殼有腐蝕作用的氣體。

按點型式與按制方式：                                              表一
型號

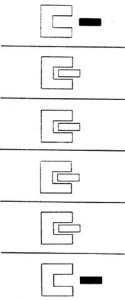

示意圖
接點型式
控制片隨指示針變動時的位置
等效接觸式接點
YXG-□-B21
上、下限
1、控制片皆處于感應開關內。
2、指示針上行（或下行）時，上限接點（下限接點）的控制片退出感應開關
1、二接點皆斷開。
2、上限接點（下限接點）接通
YXG-□-B11
雙上限
1、控制片皆處于感應開關內。
2、指示針上行時，接點1、2的控制片順序退出感應開關
1、二接點皆斷開。
2、接點1、2順序接通
YXG-□-B22
雙下限
1、控制片皆處于感應開關內。
2、指示針下行時，接點2、1的控制片順序退出感應開關
1、二接點皆斷開。
2、接點2、1順序接通。
YXG-□-B1
單上限
1、控制片處于感應開關內。
2、指示針上行時，接點控制片退出感應開關。
1、接點斷開。
2、接點接通。
YXG-□-B2
單下限
1、控制片處于感應開關內。
2、指示針下行時，接點控制片退出感應開關。
1、接點斷開。
2、接點接通。
注：示圖中 控制片在感應開關內，示接點呈斷開狀態（接點電流≤1mA）
         控制片在感應開關外，示接點呈接通狀態（接點電流≥3mA）
       100, 150

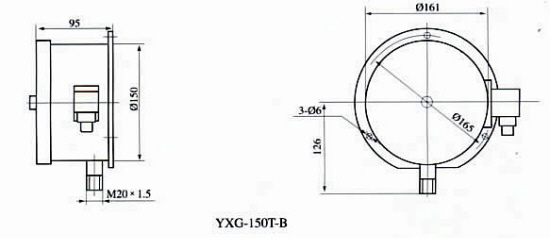

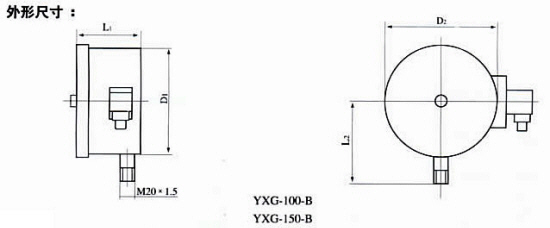

表二：

型號
D1
D2
L1
L2
YXG-100-B
100
100
88
94
YXG-150-B
150
161
90
126

■儀表工作特性（上、下限接點型式）

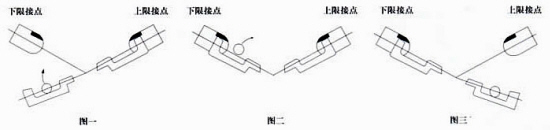

       儀表采用了無觸點感應式開關接點裝置，其上下限設定指針配置兩個感應開關。以常用的YXG-150-B-21 為例：當壓力為零時，如圖一示；當壓力上升，指示針離開下限位置后，如圖二示；在壓力繼續升至超越上限位置后，如圖三，其特性見表二

表三：
接點狀態
等效接觸式接點
(WE77/EX2輸出端子)
感應開關狀態
輸出電流
（儀表輸出端子）
下限接點
≥3mA
（3、4）
上限接點
≤1mA
（1、2）
下限接點
≤1mA
（3、4）
上限接點
≤1mA
（1、2）
下限接點
≤1mA
（3、4）
上限接點
≥3mA
（1、2）
注：雙上限或雙下限的輸出端子1、2為接點2，端子3、4為接點1。

■儀表的關聯設備：

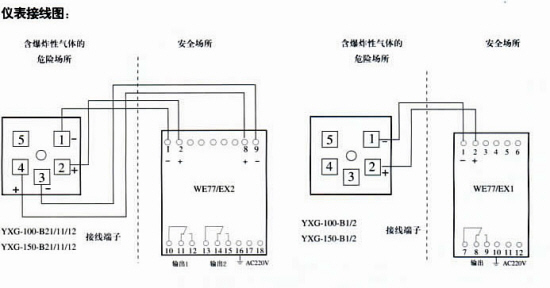

       儀表配置的WE77/Ex2有兩個繼電器輸出，見接線圖，可供用戶作業應用，其輸出容量為AC250V/4A，DC230V/0.1A，DC 24V/1A。應用中儀表置于室內或有遮蓋的1區和2區的危險環境，WE77/Ex2應安裝于不含爆炸性氣體混合物的安全場所（當使用單上限或單下限接點儀表時，可配用WE77/Ex1安全柵，其余型號必須與WE77/Ex2安全柵配套），其安裝使用必須遵守該安全柵使用說明書。
注：
1、儀表與安全柵本安端之間的連接電纜必須為屏蔽電纜（必須有絕緣護套），每根芯線截面積>0.5mm2，其屏蔽層應在安全場所接地。電纜布線應盡可能排除電磁干擾的影響，并使電纜分布電容小于0.2μF，分布電感小于2mH。
2、用戶不得自行更換產品的零部件。
3、非防爆要求場所使用本儀表時，可配用本廠生產的YXG-K控制器。
