YXG-150-KG 感應接點壓力表（帶開關放大器)

商品品牌： 國產儀器 商品型號：YXG-150-KG 點擊次數:5582次 商品折扣： 聯系客服 產品咨詢： 020-83502535 24小時客服熱線：18002277150
YXG-150-KG 感應接點壓力表（帶開關放大器)

詳細參數

YXG-150-KG 感應接點壓力表（帶開關放大器)

YXG-150-KG 感應接點壓力表（帶開關放大器)

■用途說明 ：
     儀表的接點應用了無接觸感應開關，故無觸點蝕損現象、靈敏度高、響應快速、控制精度高、無滯后跳躍現象，安全可靠。
      儀表內安裝了兩個開關放大器，輸出0.3V-24V高低電壓信號供過程控制用，也可驅動小功率負載。

技術參數：
執行標準：Q/320211 DGH08-2002
精確度等級：1.6級
測量范圍：0-0.16,0-0.25,0-0.4,0-0.6,0-1.0,0-1.6,0-2.5,0-4.0,0-6.0,0-10,0-16,0-25,0-60,-0.1-0.15,-0.1-0.3,-0.1-0.5,-0.1-0.9,-0.1-1.5,-0.1-2.4MPa
工作溫度：-10℃-55℃
防護等級：IP54
電源電壓：DC24V，電流：最大100mA
輸出：高低電平：0.3V/24V,電流：≤30mA。

■接點型式與控制方式：
型號
示意圖
接點型式
控制片隨指示針變動時的位置
等效接觸式接點
YXG-150-KG21
上下限
1、控制片皆處于感應開關內。
2、指示針上行（或下行）時，上限接點（下限接點）的控制片退出感應開關。
1、二接點皆斷開，輸出低電平。
2、上限接點（下限接點）接通，輸出高電平
YXG-150-KG11
雙上限
1、控制片皆處于感應開關內。
2、指示針上行時，接點1、2的控制片順序退出感應開關。
1、二接點皆斷開，輸出低電平。
2、接點1、2順序接通，輸出高電平。
YXG-150-KG22
雙下限
1、控制片皆處于感應開關內。
2、指示針下行時，接點2、1的控制片順序退出感應開關
1、二接點皆斷開，輸出低電平。
2、接點2、1順序接通，輸出高電平。
YXG-150-KG1
單上限
1、控制片處于感應開關內。
2、指示針上行時，接點控制片退出感應開關。
1、接點斷開，輸出低電平。
2、接點接通，輸出高電平。
YXG-150-KG2
單下限
1、控制片處于感應開關內。
2、指示針下行時，接點控制片退出感應開關。
1、接點斷開，輸出低電平。
2、接點接通，輸出高電平。
注：示圖中 控制片在感應開關內，示接點呈斷開狀態。
                控制片在感應開關外，示接點呈接通狀態。

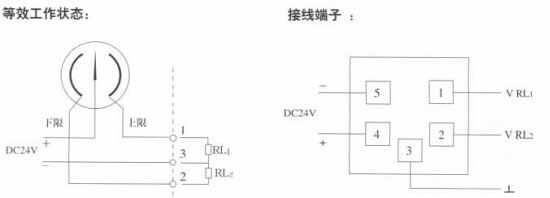

■儀表工作特性：（上下限接點型式例）
       儀表壓力上升到上限（或下降至下限）設定值時輸出約DC24V高電平信號，壓力值在上、下限設定范圍內時，兩個接點輸出為0V低電平信號。

■使用與訂貨須知：

儀表工作環境無腐蝕性氣體。
訂貨請說明名稱、型號、測量范圍。
有特殊要求請另行說明。
