YXD-100-Z YXD-150-Z 光電耐震電接點壓力表

商品品牌： 國產儀器 商品型號：YXD-100-Z YXD-150-Z 點擊次數:4469次 商品折扣： 聯系客服 產品咨詢： 020-83502535 24小時客服熱線：18002277150
YXD-100-Z YXD-150-Z 光電耐震電接點壓力表

詳細參數

YXD-100-Z YXD-150-Z 光電耐震電接點壓力表

YXD-100-Z YXD-150-Z 光電耐震電接點壓力表

■ 用途說明：
      YXD型光電耐震電接點壓力表具有抗環境振動，介質脈動和沖擊載荷特性。儀表指示清晰、穩定、電信號切換可靠。
      儀表適用對銅或銅合金無腐蝕作用的液體、氣體等介質的壓力測量，除指示功能外，還具有上下限（或雙上限、雙下限）二位可調信號控制。
       儀表采用非接觸式電接點，其設定接點上應用了光電傳感器，構成無接點信號切換裝置。通過控制電路，經高靈敏繼電器輸出，故儀表靈敏度極高，響應快速，控制精度高 ，無滯后、跳躍現象。在低電壓工作時，一般接點式裝置浸沒于阻尼液中，其接點附著油膜，增大接觸電阻，使接點不能有效工作，電流大時燒蝕嚴重。采用光電無觸點信號切換，無電弧，無接點蝕損現象，故使用壽命長，開關特性優良，低于24V工作電壓時仍能安全可靠工作。
       該型儀表已獲新型實用專利，專利號：99229277.8。儀表能適應特殊場所，各種工作條件，廣泛應用于石油、化工、機械、冶金、核能技術及開關頻繁的工藝流程。

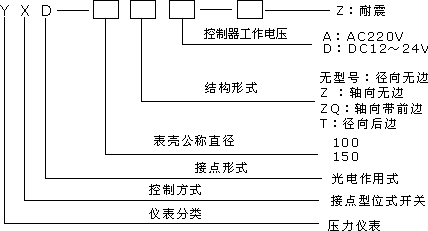

■型號命名

■技術參數
示
儀
表
測量范圍 MPa
-0.1～0.15，  -0.1～0.3， -0.1～0.5， -0.1～0.9，
-0.1～ 1.5， -0.1～2.4
0～0.16，0～0.25，0～0.4，0～0.6，0～1，0～1.6，0～2.5，0～4，0～6，0～10，0～16，0～25，0～40，0～60
精確度
± 1.6%
使用工作溫度
-15℃～55℃
使用壓力上限
1/2～2/3
抗工作環境振動
V.H.4級
防護等級
IP64
工作電壓
DC9V
輸出線電阻
<120Ω
控
制
器
輸 阻
出 性
觸 負
點 載
最大開關電壓
AC 250V， DC 220V
最大工作電流
1A
最大控制容量
30VA
電氣壽命
105次
工
作
條
件
電源
AC220V， DC12～24V
功耗
2.2VA
環境溫度
-10℃～40℃
相對濕度
10%～75%
儀表執行標準：Q/320211 DGH06-2003

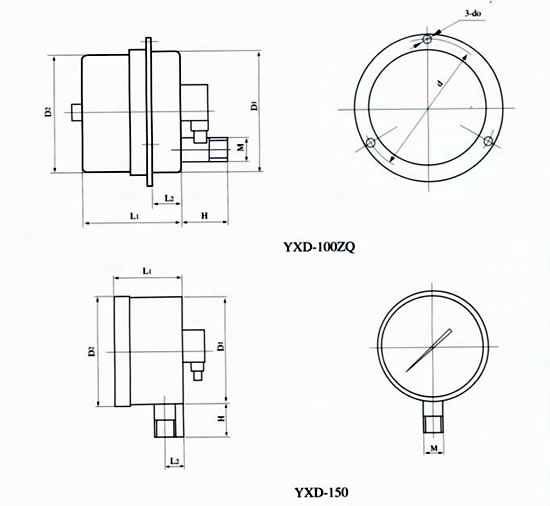

■外形尺寸：

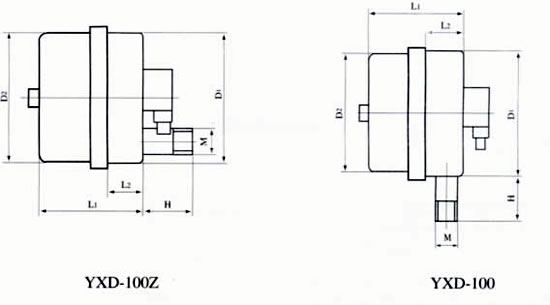

指示儀表外形尺寸：

型號
外形尺寸mm
D1
D2
L2
L1
H
d
d0
M
YXD-100ZQ
100
98
23
78
38
118
5.5
20×1.5
YXD-100Z
100
98
28.5
78
38
/
/
20×1.5
YXD-100
100
98
28.5
78
38
/
/
20×1.5
YXD-150
150
161
35
90
42
/
/
20×1.5

■接點開關型式：
指示儀表的設定方式
控制器等效輸出
電路工作狀態分析

接點開關型式
示意圖
接線圖
說明
上下限
上行：超過設定值時，下限斷→上限接通
下行：超過設定值時，上限斷→下限接通
雙上限
上行：超過設定值時，上限1通→上限2再接通
下行：超過設定值時，上限2斷→上限1再斷路
雙下限
下行：超過設定值時，下限1通→下限2再接通
上行：超過設定值時，下限2斷→下限1再斷路

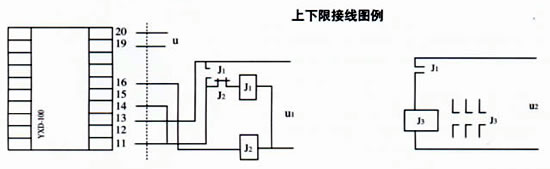

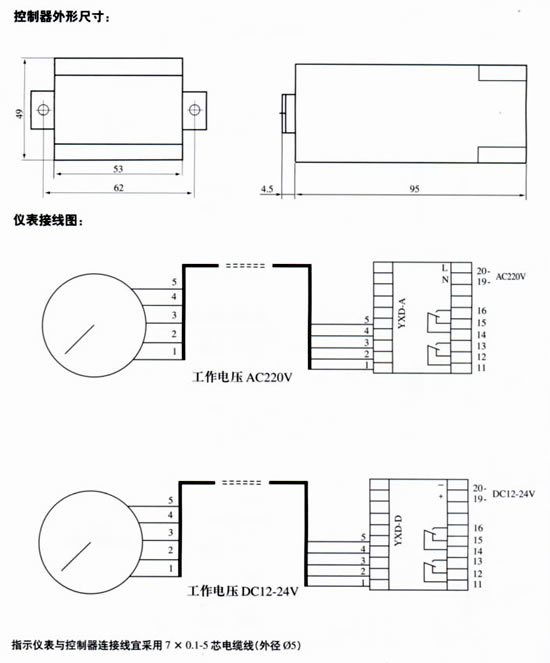

■接線圖例：
         當壓力在下限設定值以下時J3通電，主機運作。當壓力升至上限設定值時J3斷電，主機停止工作。壓力下降至下限設定值J3又接續，主機運作。

      U允許DC12V~24V YXD-100D型
      AC220V YXD-100A型


■使用與訂貨須知：
    工作環境應無腐蝕性氣體
    接裝后請剪除儀表表殼頂部橡膠塞凸起部，令儀表內腔與大氣相通，以保證儀表精確度
    訂貨請說明名稱、型號、測量范圍、工作電源。
    腐蝕性環境或腐蝕性介質請另行說明。
    工作電源為24VDC時,勿與輸出端感性負載共用24V電源，宜用儀用安全電源或獨立供電。
