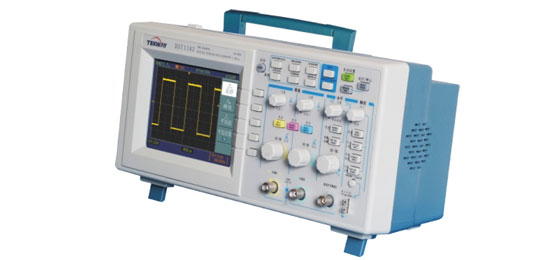

彩色帶寬60MHz示波器DST4062

 顯示功能——TEKWAY示波器采用業內最先進的5.7英寸液晶顯示屏，可以簡便地觀察信號的每一個細節；可以調節的灰度、亮度設計以及反顯方式，使得總能通過調節示波器顯示效果找到最適合您觀察信號波形和數據的顯示方式，為讓您既能頻繁工作在示波器前又能健康用眼提供了保護作用。

 接口技術——TEKWAY高速的USB HOST/DEVICE接口技術，使得用戶可以通過示波器的USB接口連接打印機而不再需要電腦控制而進行直接打印波形操作，簡化了操作的同時，也保證了打印波形的真實性。

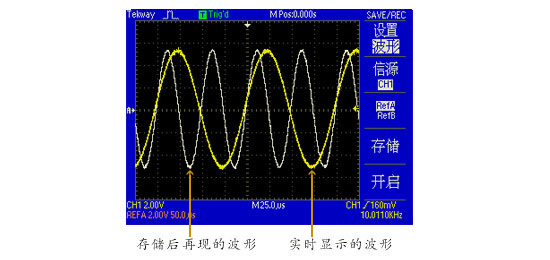

 存儲技術——數字存儲功能作為數字存儲示波器的最基本功能之一，TEKWAY示波器全線產品不僅僅能滿足這一示波器內部數據和波形存儲的基本功能，還可以通過USB接口方便地將波形按位圖 JPEG方式存儲到USB閃存設備。

 便攜式設計——TEKWAY示波器封閉結構設計考慮產品的抗干擾和輻射的同時，凈重不到3Kg和小巧外型的便攜式設計，為用戶節省了空間的同時也為移動測量帶來了極大的便捷。

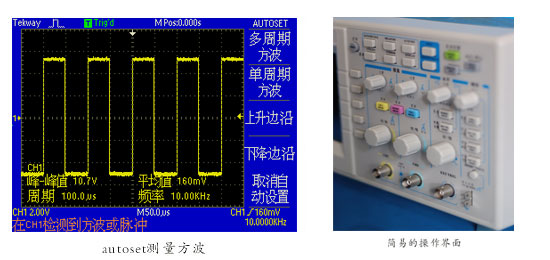

 簡單的用戶界面設計——面板上提供了用戶使用最頻繁的功能（如單一順序按鈕、打印按鈕、默認設計按鈕和AUTOSET按鈕）， 可以直接進行標注在按鍵上的功能進行處理，實現“一鍵式”測量功能。

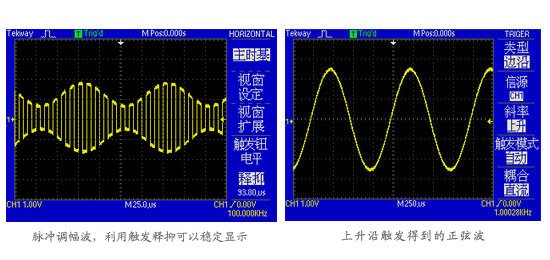

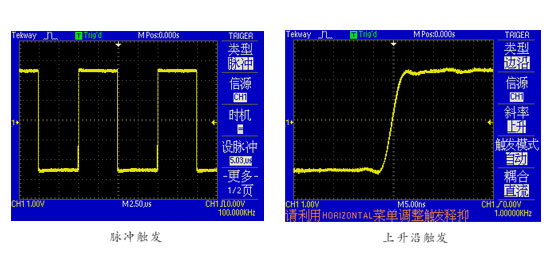

 觸發技術——TEKWAY高級的觸發功能，使用這些高級觸發功能，可以迅速捕獲您所感興趣的事件，包括脈寬觸發和視頻觸發。

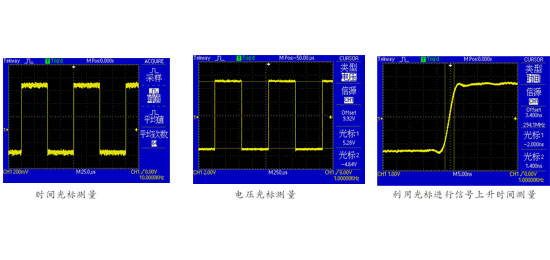

 光標測量——自動和手動的光標測量方式以及時間光標和電壓光標的測量使得您對信號時間、電壓、峰峰值等參數測量變得更直觀和準確。

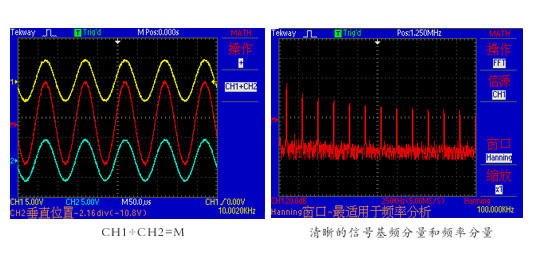

 數學運算——所有型號都標配快速傅里葉變化FFT和波形加、減、乘數學函數。FFT函數顯示頻域頻譜，快速進行諧波失真分析或其他基于頻率的分析。

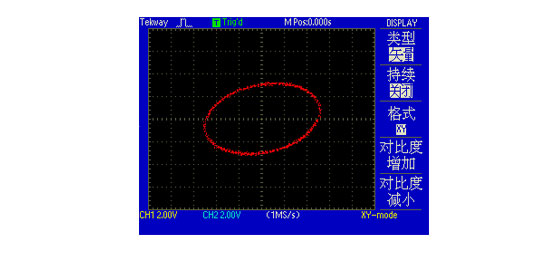

 特殊測量方式——在某些場合可能需要觀察一對輸入和輸出信號的相位差，可以利用示波器XY模式產生的李沙育圖形來分析計算。

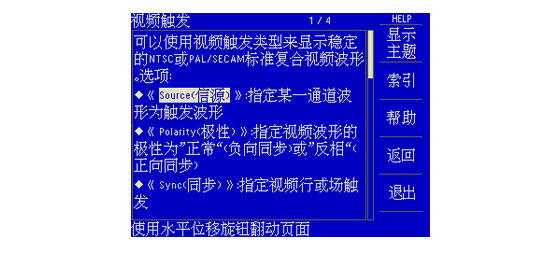

 幫助系統——TEKWAY設計的在線幫助功能，讓您輕松了解示波器的同時，也便捷了您的快速測量而無需邊看說明書邊進行測量。

 服務承諾：TEKWAY產品從元器件采購到設計開發、從生產制造到成品測試流程都用國際標準流程來加以嚴格控制，保證提供給用戶高品質的優質產品；同時TEKWAY已在全國乃至全球布署了完善的營銷和售后服務體系，為全球用戶能享受TEKWAY服務帶來了方便；注重于品質和服務的TEKWAY甚至承諾為其產品提供終身免費保修和終身免費升級到最新程序服務。

DST4000
型號	DST1040	DST4042		DST4060	DST4062
帶寬	40MHz	40MHz		60MHz	60MHz
5．7英寸顯示屏	單色	彩色		單色	彩色
通道	2
采樣率	500MS/s
波形內插	（Sinx）/x
記錄長度	所有型號上所有時基所有通道均為2500點
USB端口	所有型號都標配USB閃存和直接USB打印
水平系統
水平刻度范圍	5ns/格到50s/格； 1，2.5，5步進			2.5ns/格到50s/格；1，2.5，5步進
取樣速率和延遲時間精度	在任何≥1ms時間間隔內為±50ppm
顯示模式	主時基, 窗口, 窗口放大, 滾動, 掃描, X-Y ，F(xiàn)FT
時間測量精度	單次，“取樣”模式		±（1取樣間隔+100ppm×讀數+0.6ns）
	＞16次以上平均		±（1取樣間隔+100ppm×讀數+0.4ns）
垂直系統
上升沿時間	≤8.4ns	≤8.4ns	≤5.8ns		≤5.8ns
示波器垂直刻度范圍	輸入BNC處為2 mV /div~5V/div
峰值檢測模式中的模擬帶寬（50s/div到5us/div）	30MHz      50MHz
可選模擬帶寬限制	20MHz
垂直增益精度	在“取樣”或“平均”采集模式下，5V/div到10mV/div的精度為±3%。 在“取樣”或“平均”采集模式下，5mV/div到2mV/div的精度為±4%。
直流測量精度，平均采集模式	測量類型：≥16個以上垂直位置為零的波形平均 精度：±（3%×讀數+0.1格+1mV）,適用于選擇10 mV /div或更大的單位時。
	測量類型：≥16個以上垂直位置不為零的波形平均 精度：±[3%×(讀數+垂直位置)+垂直位置的1%+0.2格）。 對于從2mV/div到200mV/div的設置，增加2mV；對于從200mV/div到5V/div的設置，增加50mV
電壓測量重復性，平均采集模式	在相同設置和環境條件下，采集≥16個以上波形的任何兩組平均值之間的電壓增量。
輸入耦合	AC、DC或GND
輸入阻抗	1M±2%, 20pF± 3pf
極性	正向，反向
最大輸入電壓	400V (DC+AC peak)
波形信號處理	+ , - , FFT
觸發系統
觸發信源	CH1， CH2， EXT， EXT/5，市電
觸發類型	邊沿, 脈沖寬度，視頻
觸發模式	自動, 正常, 單次, 強制
觸發耦合	AC, DC, 低頻抑制, 高頻抑制, 噪聲抑制
觸發靈敏度	直流耦合：  10MHz   1div     10MHz ~ 最大量程  1.5div
設置電平為50%	用≥50Hz的輸入信號操作

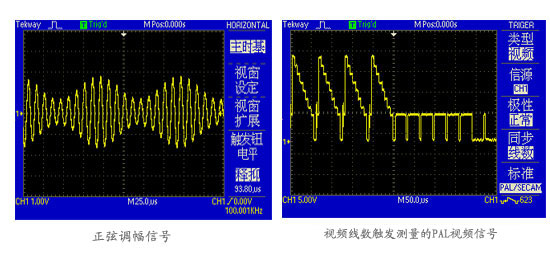

視頻觸發
視頻觸發信源	CH1， CH2， EXT， EXT/5，
信號格式和場速率、視頻觸發類型	對于任何場或任何行，都支持NTSC、PAL和SECAM
釋抑范圍	500ns到10s
脈沖寬度觸發
脈沖寬度觸發模式	當＜（小于）、＞（大于）、=（等于）、或≠（不等于）時觸發；“正”脈沖或“負”脈沖
脈沖寬度范圍	可以從20ns到10s之間選擇
觸發頻率計數器
讀數分辨率	6位
精度	±30ppm（包括所有的頻率參考誤差和±1計算誤差）
采集系統
采集模式	取樣、峰值檢測和平均
采集速率	每個通道最多為每秒220個波形（樣本采集模式、無測量）
平均	所有通道同時進行N次采集，N可以取值4、16、64或128
光標以及測量系統
電壓測量	峰-峰值，平均值，有效值，最大值，最小值
時間測量	頻率，周期，上升時間，下降時間，正頻寬，負頻寬
光標測量	光標測量
控制面板功能
自動設置	自動調整垂直系統，水平系統，觸發電平
存儲	10組測量條件
顯示
STN LCD	5.7 英寸
顯示分辨率	320 x 240 個像素
顯示格線	8 x 10 格
顯示對比度	可調節
端口
USB	USB Host/Device
電源
線性電壓范圍	AC 100V ~ 240V , 45Hz ~ 440Hz , 自適應
其他
多國語言菜單	中文、英文
在線幫助	有
程序更新	可通過USB接口進行更新程序
上位機控制軟件	TTSCOPE上位機控制軟件可以方便地使用電腦控制示波器
示波器尺寸	長度			324
	寬度			141
	高度			164
包裝箱尺寸	長度			395
	寬度			240
	高度			275
重量（Kg）	凈重			2．86
	總重			4
