隔離通道示波器TPS2024

商品品牌： 美國泰克TEKTRONIX 商品型號：TPS2024 點擊次數:5527次 商品折扣： 聯系客服 產品咨詢： 020-83502535 24小時客服熱線：18002277150
隔離通道示波器TPS2024

詳細參數

隔離通道示波器TPS2024

隔離通道示波器TPS2024

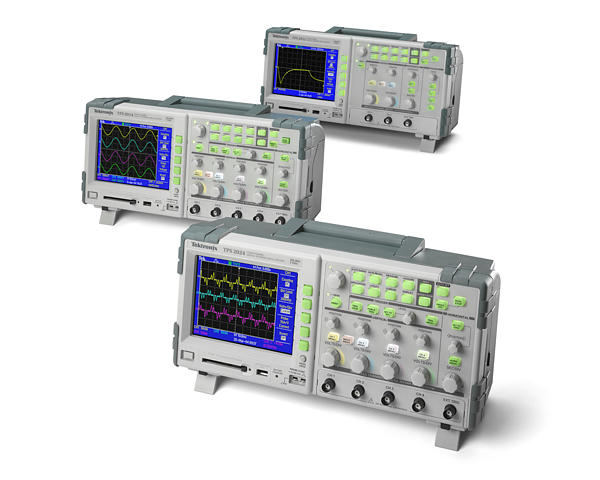

概述

　　TPS2000 系列示波器可為測試臺乃至現場提供極高的作業效率
　　作為一名工程師或技術員，您一定經常進行浮動或差分測量。 為滿足客戶或行業的要求，你需要將高性能技術廣泛應用于你的系統和子系統中，所以您將面臨更快的邊沿和時鐘的挑戰。
　　另外，為滿足多功能的要求，您可能需要在多種各樣的復雜環境中開發和測試你的設計，使用 TPS2000 系列，即世界上第一臺具有 4 個隔離通道、功能齊全并使用電池供電的示波器，您能夠加快部件和系統的設計、故障排除、安裝以及維護的速度，從而迅速地應對上述嚴峻挑戰。



技術指標

                                             TPS2000 系列

特點

                               TPS2024

隔離通道
                              4
帶寬*1 (MHz)
                          200
各通道取樣速率 (GS/s)
                           2GS/s
記錄長度

2.5 K 點

顯示屏 (1/4 VGA LCD)

彩色

電池工作時間   兩個熱插拔電池組的容量。一個標準電池組提供 4 小時電池工作時間�？蛇x的第二個電池組將電池工作時間延長至 8 小時。通過熱插拔充電電池，可實現不間斷的電池工作。
自動測量
11
隔離外部觸發輸入（阻抗隔離

“是”

垂直分辨率

8 位（常規或平均值）

垂直靈敏度

2 mV 至 5 V/div,所有型號經過校準微調

直流垂直精度

±3%

垂直縮放

垂直擴展或壓縮活動或靜止的波形

最大輸入電壓(1MW) BNC 信到 BNC 外殼為 300 VRMS CAT II ，使用可選 P5120 高壓無源探頭時探頭端部到地為 1000VRMS
浮動電壓   600 V RMS< CAT II 或 300 V RMS< CAT III BNC 外層到地，1200 V RMS CAT II 任意兩個通道公共端之間，且每個通道端間與地之間電壓不超過 ±600 VRMS
位置范圍 2 mV 至 200 mV/div ±2 V ；>200 mV 至 5 V/div ±50 V
帶寬限制

20 MHz

線性動態范圍

±5 div

時基范圍   5 ns 至 50 s/div
時基精確度

50 ppm

輸入阻抗

1M W ±2 %與 20pF 并聯

輸入耦合

交流、直流、GND

水平縮放

水平擴展或壓縮活動或靜止波形

FFT

標準配置

RS-232 、Centronics -并行端口

標準配置

個人計算機互聯性

標準配置

集成大容量存儲器

標準配置

功率測量
   可選軟件包提供瞬時功率波形分析、波形分析、諧波分析、開關損耗、相角、dv/dt 和 di/dt 光標

  • 200 MHz 帶寬
  • 最高實時取樣速率為 2 GS/s；
  • 2 個 完全隔離和浮動通道，再加上隔離的外部觸發
  • 安裝兩個電池以供 8 小時連續電池操作，可熱插拔，完全不受交流電源限制；
  • 與同等價格的產品相比，可選的功率應用程序軟件提供最廣的功率測量功能；
  • 使用 OpenChoice 軟件或集成CompactFlash 大容量存儲器，可快速編制文檔和分析測量結果；
  • 所有型號的 FFT 標準配置；
  • 高級觸發可以迅速捕獲感興趣的事件；
  • 使用傳統的、模擬風格的旋鈕和多語言用戶界面可輕松操作示波器；
  • 通過自動設置菜單、自動量程、波形和設置存儲器以及內置的上下文相關幫助簡化了設置和操作；
  • 使用帶背景光的菜單按鈕/顯示屏以及亮度/對比度控制調整示波器以適應您的操作環境
  • 11 種自動測量；

　主要應用
　　□ 工業電源設計、故障排除、安裝和維護
　　□ 先進電子設計、故障排除、安裝和維護
　　□ 汽車設計和測試
　　□ 培訓
