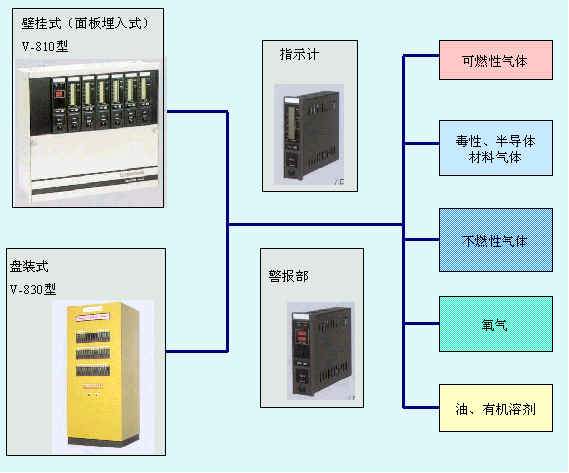

固定式氣體檢測報警系統構成圖
固定式氣體檢測報警系統構成圖
|  |
|
| 指示計 |  | 探頭 | 檢測原理 |  |
|
|
| 可燃性氣體  | VH  | 擴散式  | KD-2A·KD-3A  | 熱線型半導體式  |
| 毒性、半導體材料氣體  | 泵吸式  | PE-2DC  |
| 可燃性氣體  | VC  | 擴散式  | KD-2A·KD-3A  | 接觸燃燒式  |
| 泵吸式  | PE-2DC  |
| 毒性、半導體材料氣體  | VA  VAH  | 擴散式  | KD-2AB  | 薄膜型半導體式  |
| 噴射吸入式  | KD-2AA  |
| 毒性、半導體材料氣體  | VZN  | 擴散式  | KD-2AS  | NH3用半導體式  |
| 泵吸式  | PE-2CZ  |
| 毒性、半導體材料氣體  | VD  | 擴散式  | KS-2D·KCM-2A  | 定電位電解式  |
| 噴射吸入式  | PS-2DE  |
| 泵吸式  | PS-2DP  |
| 不燃性氣體  | VT  | 擴散式  | KD-2A·KD-3A  | 氣體熱傳導式  |
| 可燃性氣體  | 泵吸式  | PE-2DC  |
| 氧氣  | VO  | 擴散式  | KS-2O  | 隔膜伽伐尼電池式  |
| 噴射吸入式  | PS-2OE  |
| 泵吸式  | PS-2OP  |
| 油、有機溶劑  | VG  | 擴散式  | OR-2A  | 油敏感電阻式  |  |
|  |  |
|
| 探頭 | 型號 |
|  | KD-2A、KD-3A KD-2AA、KD-2AB KD-2AS |
|  | KS-2D |
|  | PS-2DE PS-2DP |
|  | KCM-2A |  |  |  |  |
