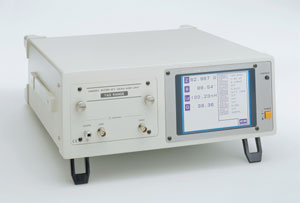

測試器3535

商品品牌： 日本日置HIOKI 商品型號：3535 點擊次數:5316次 商品折扣： 聯系客服 產品咨詢： 020-83502535 24小時客服熱線：18002277150
測試器3535

詳細參數

測試器3535

測試器3535的特點:

高速LCR儀，采樣率可高至120MHz

  • 100kHz～120MHz的寬頻帶
  • 高速LCR測試（6ms/采樣）
  • 拆卸式前置放大器可選擇
  • 為比較標準元件提供補償?shù)摹柏撦d補償功能

基本參數
測量參數 |Z|，|Y|，Q，Rp，Rs(ESR)，G，X，B，θ，Ls，Lp，Cs，Cp，D(tanδ)
前置放大器
決定的測量量程
前置放大器
9700-01
9700-02
9700-03
Z和R
100mΩ～1kΩ
500Ω～10kΩ
5kΩ～100kΩ
C
1.33pF～15.9μF
0.133pF～3.18nF
0.1pF～318pF
L
1nH～1.59mH
663nH～15.9mH
6.63μH～159mH
θ
-180.00°～180.00°
測量頻率
量程 100kHz～120MHz
分辨率設置 4位（使用前控制板設置）
100.0kHz～1.000MHz 100Hz幅度
1.000MHz～10.00MHz 1kHz幅度
10.00MHz～100.0MHz 10kHz幅度
100.0MHz～120.0MHz 100kHz幅度
使用GP-IB或RS-232C接口時，分辨率為1Hz。
精度 最大±0.005%，相對于設置值
測量電平
開路接口電壓（V）
和恒壓（CV）模式		 5mV～1V,最大20mA(10.000MHz以下)
5mV～500mV,最大10mA（10.01MHz以上）
分辨率 1mV幅度
精度 ±（5%+5mV）×(2+log f)(f為MHz數)
恒流（CC）模式 200μA～20mA,最大1V（10.00MHz以下）
200μA～10mA,最大0.5V（10.01MHz以上）
分辨率 10A幅度
精度 ±（10%+50μA）×(2+log f)(f為MHz數)
基本精度 Z：±0.5%rdg. θ：±0.3°
輸出阻抗 50Ω±10Ω（100kHz時）
監視 電壓 0.000V～1.000V
電流 0.000mA～20.0mA
限制 電流(設置為V或CV) 0.20mA～20.00mA
電壓（設置為CC） 0.005V～1.000V
平均 關，2，4，8，16，32，64
觸發 內置觸發器，外置觸發器
觸發延時 0.01s～9.99s；0.01s分辨率
比較 可得到兩組測量參數：百分比，△%，或絕對值設置（△%即顯示測量值
與標準值的偏差）
控制盤存儲和調用 最多30組
屏幕顯示 測量值和比較器的判斷結果
顯示線數 可設置成3，4，或5；根據參數可能有所不同
打印 拷貝測量值或屏幕顯示的要點（需用9442，9593-01和9446）
接口 GP-IB，RS-232C，EXT.I/O(所有標準)
操作環境 10～40°C，最大80%rh，無凝結
倉儲環境 -10～55°C，最大80%rh，無凝結
供電電源 交流100V～240V，50/60Hz，約50VA
體積及重量 約360寬×130高×360厚；8.3kg
