環境噪聲測量儀的硬件結構

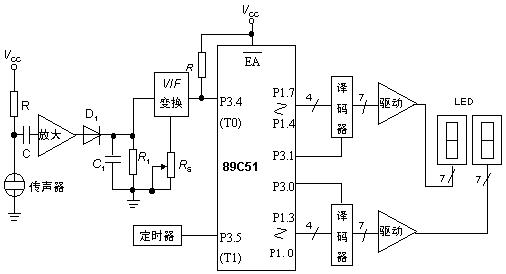

環境噪聲測量儀的硬件結構原理框圖見下圖所示。

　　環境噪聲經高靈敏度、無指向性駐極體傳聲器轉換成電信號。所用傳聲器頻率特性在50～14000Hz范圍內不均勻度小于1.5 dB,加防風罩、防雨罩后可用于室外測量。由運放LM324構成三級放大電路,精心調整相關外圍元件參數,可使其幅頻特性與A計權曲線相近。D1、C1、R1組成峰值檢波網絡,其輸出直流電平反映了噪聲聲壓的大小。
　　由LM331構成電壓/頻率轉換電路,輸出的頻率信號變成TTL電平送給單片機的P3.4引腳,作為T0的計數脈沖。該轉換電路線性良好,抗干擾能力強,輸出頻率范圍在10～10000Hz以上,其變化比達103,優于普通8位并行A/D轉換器,有利于提高系統的測量范圍。圖1中,Rs可用來調節增益偏差,改變輸出頻率。
　　系統的核心部分是AT89C51單片機,其指令系統與MCS-51完全兼容,且片內帶4kb的E2PROM,可以方便地構成一個最小測量系統。其P3.5引腳接入由NE555構成的定時器輸出的100kHz方波,通過T1中斷去控制T0定時計數。從T0端輸入的計數脈沖頻率,即反映了所測聲壓的大小。經軟件處理后,噪聲聲壓級顯示值由P1口輸出,經74LS248譯碼再驅動兩位4.572cm(1.8英寸)高亮度LED數碼管顯示,適當控制譯碼器使能端,使兩數碼管輪流發光實現動態顯示,降低功耗溫濕度計| 紅外線測溫儀| 溫濕度儀| 紅外線溫度計| 露點儀| 亮度計| 溫度記錄儀| 溫濕度記錄儀| 光功率計| 粒子計數器| 粉塵計| 。
