室內無線溫濕度光照度氣體等環境參數記錄方案

現代化生活人們對生活環境要求越來越高，對于居室要求舒適，健康環境，低碳環保等，由于各種環境需求出于健康的因素，對室內甲醛，苯，TVOC ，氡，放射線等環境檢測，對于舒適度方面會對室內溫度，溫度，光度，空氣流動，二氧化碳等各種因素進行檢測求達到舒服的環境。

下面我們講述下怎樣通過HOBO無線記錄儀對室內溫度，溫度，光度，空氣流動，二氧化碳等各種因素進行監測和記錄！
需要的HOBO記錄儀設備：主要是ZW系列記錄儀
ZW系列記錄儀方案原理是通來

HOBO無線數據接收器ZW-RCVR（必要）
根據不同記錄參數據選擇主記錄儀
各種環境參數傳感器（如光強度傳感器，二氧化碳傳感器，溫度傳感器等）
如較遠距離傳輸數據需要加HOBO無線數據路由器ZW-ROUTER
HOBO軟件（必要）


下是選擇主記錄儀

ZW-001

ZW-003

ZW-005***

ZW-006

測量參數

溫度

溫度，相對濕度

外置溫度/相對濕度
1個模擬端口，1個脈沖輸入端口

4個外置模擬端口

緩存

5k

4k

3k

采樣頻率

1分鐘~18小時

傳輸速率

<2分鐘

供電選項

交流適配器，電池備用

量程

-40~70℃

-40~70℃
5~95% RH

-40~70℃；5~95% RH
模擬：0 ~ 2.5V；0 ~ 5V；0 ~ 10 V
4~20mA
脈沖：0 ~65535個脈沖/采樣間隔

模擬：0 ~ 2.5V；0 ~ 5V；0 ~ 10 V

精度

±0.2℃（0~50℃時）

± 0.2℃（0~50℃時）
±2.5%RH（10~90%RH時）；最大± 3.5%RH

±0.2℃（0~50℃）
± 2.5%（10~ 90%RH時）；最大±3.5%RH
模擬量：±1.544 mV+讀數的2%

模擬量：±1.544mV+讀數的2%

分辨率

0.02℃（25℃時）

0.02℃（25℃時）
0.03% RH

0.02℃（25℃時）；0.03% RH
模擬通道：0.6 mV
脈沖通道：1 pulse

模擬通道：0.6mV

響應時間*

溫度：5分鐘

溫度：5分鐘
相對濕度：10分鐘

溫度：5分鐘
相對濕度：10分鐘

因傳感器而異



ZW-ROUTER
路由器

ZW-RCVR
接收器**

ZW-007***

ZW-008

測量參數

N/A

外置溫度/相對濕度，2個模擬端口

2個模擬端口 ； 2個脈沖輸入端口

緩存

N/A

最大95k

3k

采樣頻率

N/A

1分鐘~18小時

傳輸速率

N/A

<2分鐘

供電選項

交流適配器
電池備用

交流適配器，USB
電池備用

交流適配器，電池備用

量程

N/A

-40~70℃；5~95% RH
模擬：0~2.5VDC；0~5VDC；0~10VDC

模擬：0~2.5VDC；0~5VDC；0~10VDC
4-20 mA
脈沖：0 ~65535個脈沖/采樣間隔

精度

N/A

±0.2℃（0~50℃）
± 2.5%（10~ 90%RH時）；最大±3.5%RH
模擬量：±1.544 mV+讀數的2%

模擬量：± 1.544 mV +讀數的2% （典型）

分辨率

N/A

0.02℃（25℃時）；0.03% RH
模擬通道：0.6 mV

模擬通道：0.6mV
脈沖通道：1pulse

響應時間*

N/A

溫度：5分鐘
相對濕度：10分鐘

因傳感器而異

選訂好設備后進行設置開啟記錄和部署測量記錄點

在電腦上安裝和運行HOBOware 進行所有記錄和ZW-RCVR，ZW-ROUTER組網
組網成功后再對每個記錄進行設置（如果記錄間隔，數據傳輸間隔，記錄儀外接傳感器設定和超出指定上下限報警等）

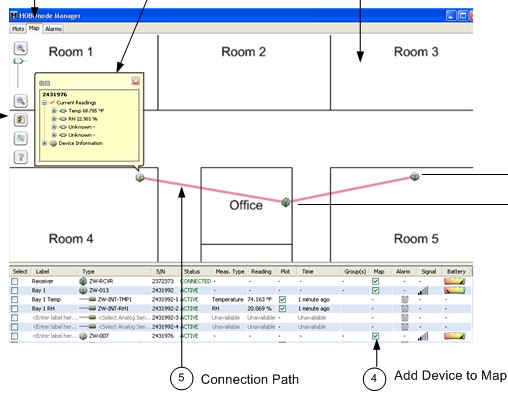

設置成功后，我們可以通過HOBOnode Manager，在電腦上直觀看到各房間參數如下圖

如要對數據進行詳細分析，可以通過軟件把所有記錄數據導出到TXT文件或XLS文件，下面是記錄參數圖
以上就是室內無線環境參數記錄方案如有不明請聯系HOBO代理商駿凱電子
電話:020-83574504 陳工
歡迎大家技術交流
