關于適配器S-WCB-M003｜S-WCD-M003｜S-WCE-M003接線圖詳解

關于適配器S-WCB-M003｜S-WCD-M003｜S-WCE-M003接線圖詳解
問題：一些單位可能連接不正確會導致記錄儀的讀數被逆轉。

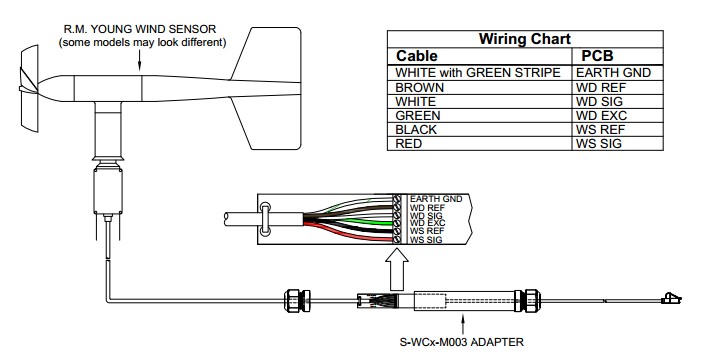

解決辦法：按說明圖正確連接線在適配器板。
所需材料：1-1/16-inch扳手，3/64-inch 螺絲刀
步驟1–接入電路板的螺釘接線端子
擰下密封圈體，風傳感器的電纜出口的‐WCX適配器外罩和滑動墊圈上電纜護套。然后，松開
索環上的黑色模塊杰克電纜出口適配器外罩圓頂螺母（不要擰下密封圈體本身從外罩），然后輕輕地將電纜通過房屋直到螺釘端子座可在PCB。
步驟2–視圖的棕色和綠色的線連接
棕色線應連接到WD REF端和綠色線應連接到WD EXC終端。如果不，繼續執行步驟3。如果PCB接線正確，請繼續執行步驟5。
步驟3–棕色和綠色線斷開
擰下WD REF和WD EXC端子斷開的棕色和綠色的線。
步驟4–重新棕色和綠色的線
將棕絲WD REF端和WD EXC終端的綠色線。確保電線是完全固定在終端。
步驟5–重新裝配適配器
輕輕地把PCB回適配器外殼�；瑒�(dòng)墊圈順著風傳感器電纜，然后用扳手完全擰緊墊圈身為外罩。接下來，用手?jǐn)Q緊圓頂螺母體然后用扳手?jǐn)Q緊一個額外的½轉。圓頂螺母必須是舒適的，但不應超過收緊。最后，以類似的方式，重新擰緊螺母松動‐圓頂?shù)牧硪欢送庹帧?BR>注：廣州市駿凱電子科技有限公司是美國ONSET公司HOBO記錄儀大中華區代理商！
