帶電作業車試驗指導書
一、適用范圍
本指導書適用于10kV帶電作業車的預防性試驗及一般性檢驗試驗，對于10kV帶電作業車的交接試驗一般應參照廠家要求進行，但若廠家關于項目、標準低于本指導書'>指導書要求的，應按本指導書的要求進行，若廠家對交接試驗無明確要求的可參照本指導書進行。 熱像儀| 頻閃儀| 測高儀| 測距儀| 金屬探測器| 試驗機| 扭力計| 流速儀| 粗糙度儀| 流量計| 平衡儀|
二、試驗周期及項目：
2.1、試驗周期：預防性試驗周期應為6個月；
2.2、試驗項目：
2.2.1、盡緣上臂耐壓試驗
2.2.1、盡緣下臂耐壓試驗
2.2.3、盡緣內斗耐壓試驗
2.2.4、盡緣外斗耐壓試驗
三、標準：各試驗項目標準見下表
10kV帶電作業車各試驗項目標準
| 測試部位
|
交流試驗電壓（kV）
|
答應最大泄漏電流（μA）
|
試驗時間
|
要求
|
| 上臂
|
70
|
400
|
1.0
|
無火花放電、閃絡或擊穿現象，無發熱現象
|
| 下臂
|
35
|
3000
|
3.0
|
無火花放電、閃絡或擊穿現象，無發熱現象
|
| 盡緣外斗
|
35
|
500
|
1.0
|
無閃絡或擊穿現象
|
| 盡緣內斗
|
35
|
|
1.0
|
無閃絡或擊穿現象
|
四、試驗方法與步驟
4.1試驗前應檢查被試車輛的盡緣斗、盡緣臂等被試部位，確認是否存在外傷，并具體記錄；
4.2試驗步驟
4.2.1帶電作業車上臂試驗：試驗接線示意圖見圖1

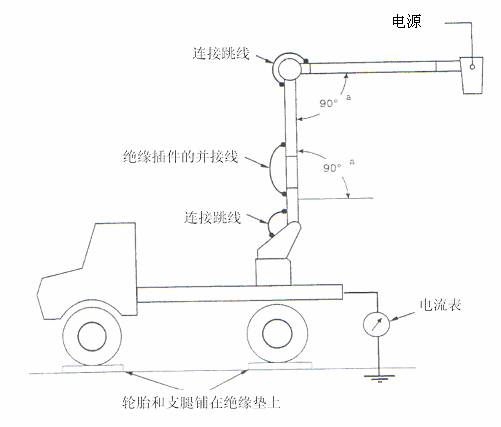

圖1上臂試驗接線示意圖
試驗要求：
a).斗臂車試品按圖1布置（伸縮臂的盡緣部分應按照情形伸展開）；
b).在整個試驗期間，下臂的插進部分或底盤的盡緣系統應并接，扶手也應并接；接地引下線的截面應為32mm2以上的寬銅帶。
c).在整個試驗期間，上臂末真?zhèn)�所有導電部分必須短接；
d).在整個試驗期間，通過盡緣臂部分的液壓管路必須布滿液壓油；
e).汽車底盤必須通過電流表接地，車輪和支腿（假如使用）應用盡緣材料墊起來；
f).電流表與汽車底盤和地之間用屏蔽電纜連接；
g).如表1所示，試驗電源一般應為交流。
4.2.2帶電作業車下臂試驗：試驗接線示意圖見圖2

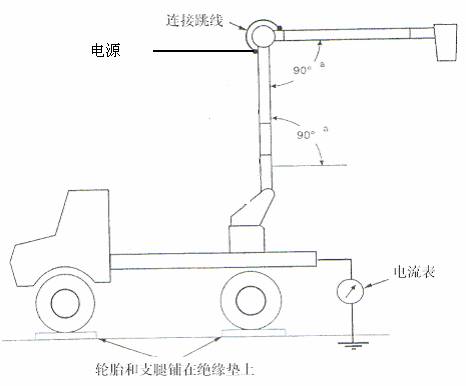

圖2下臂試驗接線示意圖
試驗要求：
a).斗臂車試品按圖2布置；
b).確認下臂插進部分或底盤盡緣系統已并接；
c).在整個試驗期間，通過盡緣臂部分的液壓管路必須布滿液壓油；
d).汽車底盤必須通過電流表接地，車輪和支腿（假如使用）應用盡緣材料墊起來；
e).電流表與汽車底盤和地之間用屏蔽電纜連接；
f).如表2所示，試驗電源一般應為交流。
4.2.3帶電作業車外斗試驗：試驗接線示意圖見圖3

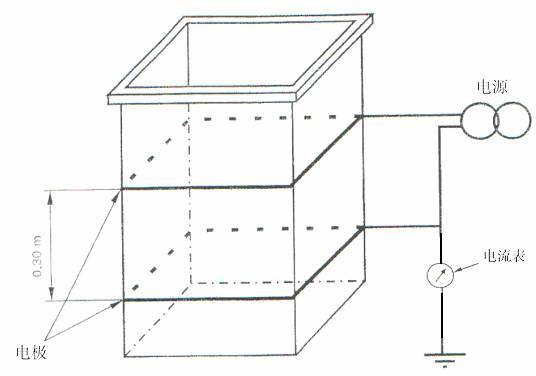

圖3外盡緣外斗試驗
試驗要求：
a).表面耐受試驗應該在外斗的外表面進行。
b).試驗中，兩個電極的布置間隔如圖3所示為0.3m
4.2.4帶電作業車內斗試驗：試驗接線示意圖見圖4

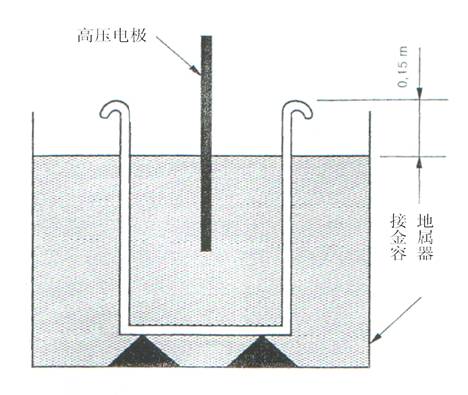

圖4盡緣內斗試驗
試驗要求：
a).試品在試驗前要保證清潔，干燥。
b).將盡緣內斗放進金屬容器中，容器和內斗必須布滿水，或導電液體（最大電阻率50）
c).液面距內斗上沿的間隔為15cm。
d).高壓電極懸掛在內斗中。
