三相有功電能表的工作原理

　　有的三相三線有功電能表（如DT2型三相有功電能表），將兩組元件共同作用在一個鋁盤上，其特點是減小了電能表的體積，但兩組元件間的渦流和磁通相互干擾，比兩個鋁盤的電能表產生的誤差大。萬用表| 功率計| 示波器| 電阻測試儀| 電阻計| 電表| 鉗表| 高斯計| 電磁場測試儀| 電源供應器|

　　三相三線有功電能表的工作原理與單相有功電能表的工作原理基本上相同，三相有功電能表由電流、電壓元件產生一移進磁場，同時與制動力矩相互作用，使鋁盤在磁場中獲得的轉速正比于負載的有功功率，從而達到計量電能的目的。

　�。�2）三相四線有功電能表（三相四線三元件

電能表） 三相四線有功電能表的工作原理與單相有功電能表的工作原理基本上相同，適用于對三相四線對稱或不對稱負載作有功電能的計量。三相四線有功電能表可以看作是三只單相電能表的組合，它具有三組電壓、電流元件，兩個同軸轉動的鋁盤上、下排列，上面一只鋁盤裝有一套驅動元件（即電壓、電流線圈），下面一只鋁盤裝有兩組驅動元件，一套計度器。鐵芯采用分離形式，電壓元件為半封閉插片結構，三相四線有功電能表工作時，由三組電流、電壓元件產生一移動磁場，作用在鋁盤上的總轉矩為三組元件產生的轉矩之和，使鋁盤在磁場中獲得的轉速正比于負載的有功功率，從而達到計量電能的目的。

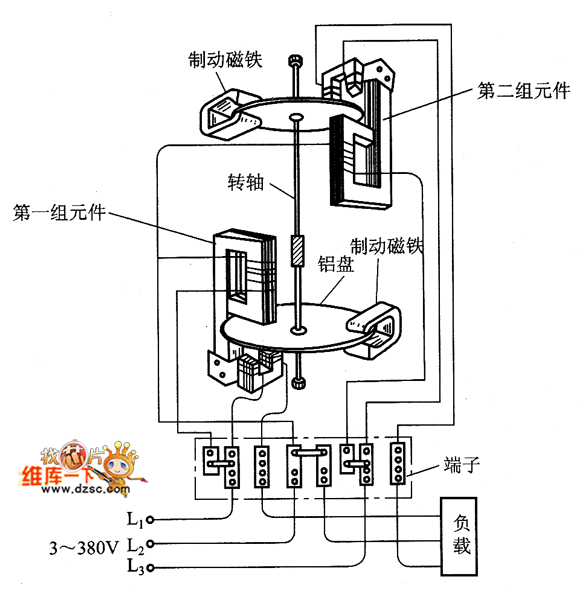

　　圖 三相三線有功電能表原理結構圖
