電力通信組網適用的信令方式

電力通信組網適用的信令方式

隨著縣級供電公司光纖通信網的建設，無人值守變電站大量運行，提高了縣級供電公司電網的安全、經濟運行水平。各縣、市供電公司的光纜通信基本聯通，縣級供電公司的電力通信能力大為提高。把分散的、各個公司的程控?cái)?shù)字電話交換系統，通過光纖通道構成一個綜合業務數字網絡（ISDN），實現電話、數據、圖象、信息的交換和傳輸，進一步提高電力行業的經營管理水平。要完成網絡中各部分之間信息的正確傳輸和交換，實現任意兩個用戶之間的通信，必須有完善的信令方式，否則就不能很好地發揮光纖通信的優勢。 驗電筆| 示波表| 電流表| 鉤表| 測試器| 電力計| 電力測量儀|

　　1 信令的分類

　　信令是通信網中各個交換局在完成各種呼叫接續或?qū)ぶ窌r(shí)所采用的一種通信語言。不同的交換局具有不同的信令。例如，步進制交換局采用的是直流脈沖信號，縱橫交換局采用的是多頻互控信號，程控交換局采用了隨路信令或公共信道信令等。

　　在通信網中有多種信令，按不同的方式可以分為以下幾種。

　　1.1 用戶信令和局間信令

　　用戶信令是用戶話機和交換機之間傳送的信令，它們?cè)谟脩艟�上傳送。用戶信令包括用戶狀態信號、用戶撥號產生的數字信號、鈴流、撥號音等。用戶狀態信號由話機叉簧產生，完成或切斷用戶線上形成的直流回路，用以向交換機提供摘機或掛機信息。用戶撥號的數字信號在使用雙音頻話機時為不同的音頻信號。鈴流、撥號音是由交換機向用戶話機發送發音頻呼叫信號。

　　局間信令是交換局之間在中繼設備上經線路傳送的信令，用來控制呼叫的接續和拆線，它完成交換局之間的"對話"。根據不同的傳輸媒介，當局間傳輸線路是實線時，采用的是局間直流線路信令；若局間傳輸線路為載波電路時，就采用帶內單頻脈沖線路信令。

　　局間直流線路信令有多種，主要用于步進制與縱橫制交換機間的配合。帶內單頻脈沖信令方式適用于載波、微波頻分或時分復用的局間中繼電路，信令頻率采用帶內單頻2600 Hz。局間數字線路信令適用于程控交換局的局間數字中繼電路，在PCM30/32路傳輸媒介的TS16復楨傳送。其中每一話路各有a、b、c、d 4個比特碼位供數字型線路信令（又稱TS16信號)使用。

　　1.2 線路信令和記發器信令

　　這兩種信令都是局間信令，在線路設備間傳送的信令叫線路信令；交換機記發器之間、發送和接收的信令叫記發器信令，它主要是控制電路的自動接續。

　　1.3 隨路信令和公共信道信令

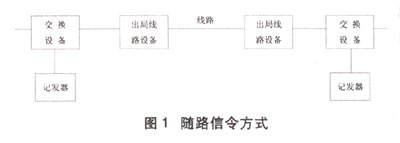

　　隨路信令是指在呼叫接續中所需的各種信令，伴隨著每一話路傳送一路信令。信令方式是指信令消息所取的通路和消息所屬的信令之間的對應關系。隨路信令方式見圖1。

　　公共信道信令是利用交換局間的一條集中的信令鏈路，為多條話路傳送信令的方式。公共信道信令方式見圖2。

　　在話路中傳送隨路信令的方式，信令傳送速度慢，信息容量有限，各種信令都是為一定的應用條件設計的，不能在通信網絡中應用。因而公共信道信令方式應運而生。它的信令傳送速度快，減少了呼叫建立時間，有利于新業務的發展，統一了信令方式，給用戶和通信網絡運行及管理帶來了很大的便利。

　　1.4 帶內信令和帶外信令

　　通過載波電路傳送的信令可以在通路頻帶（300～3400 Hz）范圍內傳送，也可以在通路頻帶范圍內傳送，前者叫帶內信息，后者叫帶外信令。和帶外信令相比，帶內信令可以利用頻帶較寬的話音頻帶，話音頻帶具有傳送信令容量大，可以傳送具有較高抗干擾能力和速度快的多頻碼等優點。缺點是和話音信號占用同一頻帶，易受話音信號干擾，且在通話期間不能傳送。

　　1.5 模擬信令和數字信令

　　模擬信令是將信令按模擬方式傳送，它適用于模擬通路；數字信令是按數字方式編碼的信令，它適合在數字媒介上傳送。

　　2 國際上采用的信令方式

　　隨著我國改革開放和通信技術的發展，國際通信的業務量也越來越大。信令方式早已超越了國境，國家之間必須接軌，因此，國際電報電話咨詢委員會（CCITT），對國際信令方式定了標準化的技術規程。目前已經建議的信令方式有1、2、3、4、5、6、7號方式。

　　CCITT No. 1信令方式是在國際人工業務中使用的500/20 Hz信令。是應用最早、最廣泛的一種局間隨路信令，由線路信令和記發器信令組成。

　　CCITT No. 2信令方式是用于國際半自動業務，允許二線電路的600/750 Hz音頻方式。

　　CCITT No. 3信令方式是應用有限的2280 Hz單音頻方式，應用較少。

　　CCITT No. 4信令方式是雙音頻（2040 Hz + 2400 Hz）組和脈沖方式。

　　CCITT No. 5信令方式用于國際通信，是一種模擬信令方式。它具有分開的線路信令和記發器信令，適合于電纜、微波、和衛星電路。

　　CCITT No. 6信令方式是按照模擬電話網的特點設計的，是一種模擬公共信令方式，后來為了適合數字網的需要，補充了一些數字型式，仍不能適合綜合業務數字網（ISDN）的要求。

　　CCITT No. 7信令方式是公共信道信令方式，采用64 kbit/s的適合于數字網的信令，是通信網最新發展的方式，最適合程控交換機組成的數字通信網。可用于電話網、電路數據交換網的局間信號，綜合業務數字網的局間信號，各種運行、管理和維護中心的信息傳遞業務。

　　3 我國應用的信令方式

　　中國No. 1信令是交換機使用較早、應用廣泛的一種局間隨路信令。但它的接續時間較長、容量小。電力專網采用Q信令較多，又非國家標準，組網單位之間時常會出現問題，存在不能互相呼叫的情況。近幾年，為了適應通信新業務的需要，通信技術更新加快，國產程控?cái)?shù)字交換機已具有No. 7信令處理能力，能提供2 Mbit/s的信令鏈路。可以實現數據網、ISDN業務及網絡管理和維護的需要。信息產業部對No. 7方式有統一的技術標準，適用性強，便于各通信設備廠家執行，因而在電力通信網絡中選用No. 7（7號）信令方式容易實現。

　　4 縣供電公司組網7號信令方式的實現

　　縣供電公司在光纖通信網、或數字微波網建成后，系統組網已成為現實。它對于提高通信設備能力，降低通信費用，提高電網監控水平，降低供電成本，提高經營管理水平，都有很大的促進作用。根據縣級供電公司的設備安裝水平，與系統組網宜采用分層接入方法，以光纖微波通信為基礎，接入的數字交換機應優先選用7號信令方式，組網的各公司之間采用2 Mbit/s數字中繼方式。在硬件方面，新裝交換設備選用程控?cái)?shù)字交換機，未配齊數字中繼板和7號信令板的要配置；模擬交換機要配置a、b線接口或E、M線接口方式，與光通信設備溝通，實現數字中繼連接。在軟件方面，程控?cái)?shù)字交換機調整程序，增加數字中繼和7號信令部分；在光通信網管機上配置程序，雙方對調即可實現互通互聯，出現問題也容易解決。如果采用其他方式的信令，一是信令標準多，有的信令非國標，而是廠家自主開發；二是通信設備廠家對應用的信令標準有所增加，以實現本廠家對應用的信令標準有所增加，以實現本廠家同類機型的交換機互聯時有豐富的功能。但在聯網的情況下，設備調試繁瑣，容易出現呼叫超時，號碼不全，信令無法識別等問題。根據調試運行經驗，建議電力通信組網優先采用7號信令方式。
