高精度快速負序算法的研究

高精度快速負序算法的研究

1引言

　　對于振蕩中的接地故障過渡電阻一般較大，220kV系統考慮100，500kV系統考慮300。伴隨著接地故障的出現必然有負序分量、零序分量。因此，負序分量與零序分量可以被用來識別振蕩中的接地故障[1]。該類原理存在的主要問題是如何在振蕩中準確、可靠地實現序分量的提取。振蕩中的系統頻率偏移50Hz，這對于基于50Hz采樣的保護裝置帶來一些問題。文獻[2]對于現有的負序算法在系統頻率偏移時的計算誤差進行了分析�？焖俚臑V序算法[3]都是利用采樣序列實現相移的，當采樣序列不再是50Hz的同步采樣時負序的計算將有很大的虛假的輸出。只有在實現頻率跟蹤后，得到的負序輸出才是真實的。目前，國內外的線路保護裝置基本上都不在硬件上實現對系統頻率的跟蹤采樣，有一些保護在軟件上采取了頻率跟蹤采樣，但頻率跟蹤都有較長的響應時間，一般用于遙測量的計算。本章從序分量的準確提取入手，提出一種基于空間變換的綜合負序矢量，該特征量具有不受系統頻率偏移的影響，對于反映在振蕩過程中由于不對稱故障產生的負序分量具有很高的靈敏度，與零序分量相配合能夠識別出振蕩中的高阻接地。

2綜合負序矢量的定義

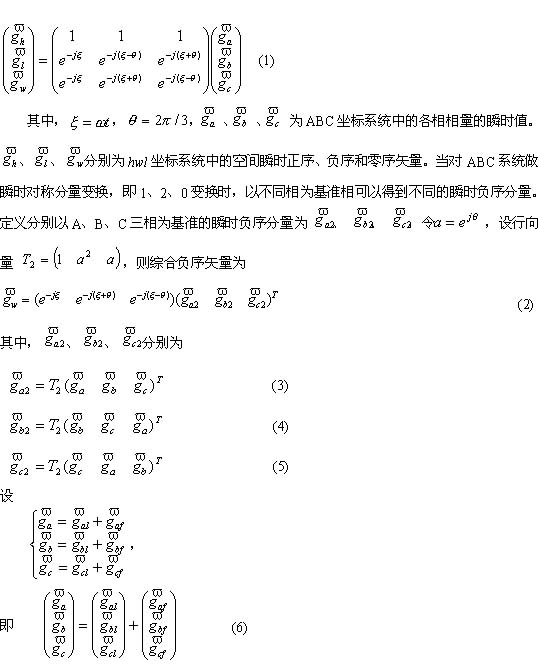

　　通常的ABC系統是時域中的相量坐標系統。綜合負序矢量是構成空間矢量坐標系統的空間分量。綜合矢量與ABC系統的聯系如下[4][5]：

　　4EMTP仿真結果

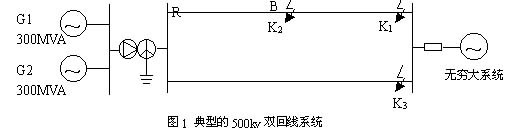

圖1為典型的500kV系統雙回線系統模型，在雙回線中一回的末端于0.02s時發生三相短路，故障未能被及時切除，導致系統振蕩。在振蕩過程中，于0.5s時在健全線的中間位置發生經300過渡電阻的A相接地故障，保護安裝于R處。仿真工具采用EMTP。  相序表| 萬用表| 功率計| 示波器| 電阻測試儀| 電阻計| 電表| 鉗表| 高斯計| 電磁場測試儀| 電源供應器| 電能質量分析儀| 多功能測試儀

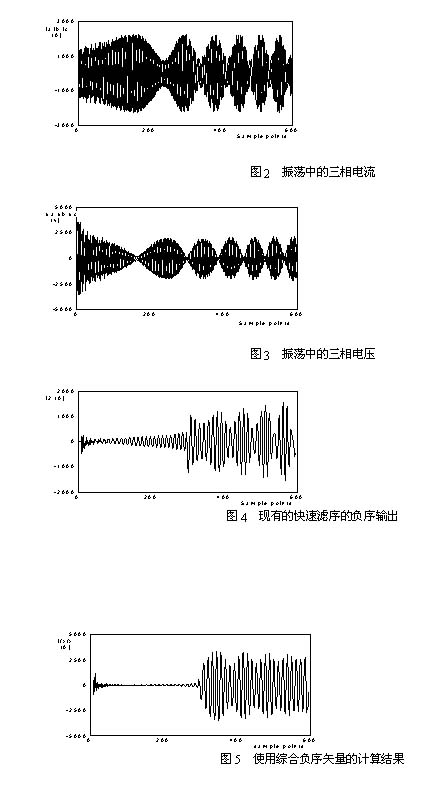

圖2、圖3給出系統振蕩及振蕩中再故障的三相電流、三相電壓。圖2-4為在圖1所示系統的線路末端C點發生經300過渡電阻的A相接地情況時的使用傳統的快速濾序算法的電流負序分量[114]。圖5為線路末端C點發生經300過渡電阻的A相接地情況時的綜合負序矢量輸出�？梢娋C合負序算法對于振蕩中系統的頻率偏移不敏感，計算出的負序分量能夠是真實的、可靠的。

5結論

　　以上分析了負序分量的特點并提出了綜合負序矢量（綜合負序故障分量）的概念。綜合負序矢量能夠消除計算中正序的影響，不受系統運行方式、振蕩、負荷波動的影響，該矢量尤其適用于分析故障分量較小，靈敏度不足的情況,如振蕩中的高阻接地故障，是一種較理想的故障分量。
